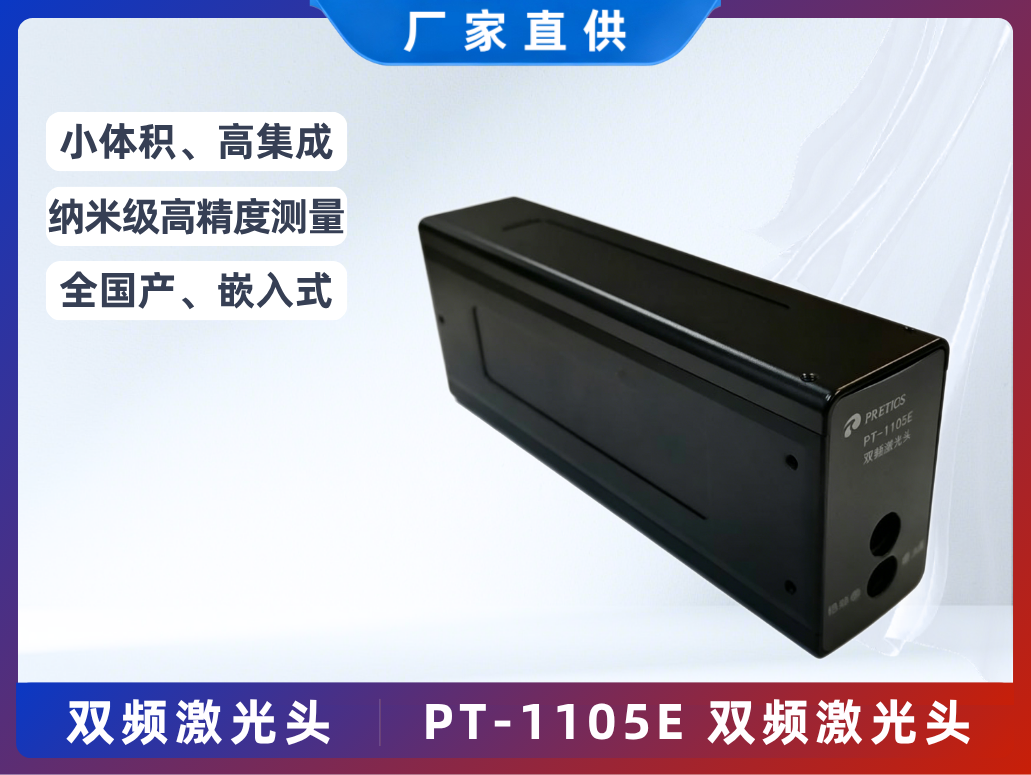

PT-1105E激光頭是一款高精度穩頻雙頻激光器，結構緊湊，輸出功率大，內置接收器，安裝靈活，是各種形式雙頻干涉儀的理想光源。支持納米級高精度測量，并可允許目標運動速度超過1m/s。

該產品采用基于橫向塞曼效應的熱穩頻工作方式，輸出光偏振態好、功率高，有利于提高測量精度和增加測量通道數。內部控制電路與參考信號輸出均采用數字電路，具備高可靠性和強抗干擾能力。

PT-1105E激光頭可與本公司產品構成多種干涉測量系統，實現單/多通道位移測量、小角度測量、直線度及同軸度測量等功能，適用于單軸/多軸移動工作臺、坐標測量機、數控機床的檢驗、校正、誤差補償及位置控制等場合。

工作原理

PT-1105E 采用工作介質為He-Ne 的氣體激光器，輸出激光的真空波長為633nm。

激光器處于橫向磁場之中，在磁場的作用下工作介質產生塞曼效應，導致原子的能級發生分裂，光輻射頻率隨之發生分裂，于是激光器的輸出中包含兩個不同頻率的光波，為正交線偏振光，二者頻率之差就是拍頻頻率，通過精密控制激光管的溫度，同時保持拍頻和光頻的頻率穩定。

主要特點

• 輸出雙頻正交線偏振光，偏振態好，拍頻頻率穩定

• 輸出光功率大，可驅動多路干涉儀

• 內置一路接收器，光路調整更簡單方便

• 全數字化頻率控制電路，光頻穩定性達到10-9 量級

• 參考信號采用數字化差動方式輸出，可靠性高、抗干擾能力強

• 體積小，集成度高，連線簡單，裝調方便
